郑州 2021 年 7·20 洪涝多源遥感融合展示 / Многоисточниковый анализ паводка 7·20 в Чжэнчжоу

县区受灾分布、多源遥感图层与模型验证一体化展示 / Единая витрина районного ущерба, дистанционных данных и проверки модели.

受灾面积 / Площадь воздействия672.96 km²↑ 9.37%
受灾人口 / Пострадавшее население1.98 млн чел.↑ 15.71%
受灾GDP / Затронутый ВВП207.43 млрд юаней↑ 16.20%
ICUI-人口 R² / ICUI-население R²0.881

1. 郑州市县区受灾分布 / Пространственное распределение воздействия по районам

荥阳市 / Синъян
131.94
新郑市 / Синьчжэн
110.88
新密市 / Синьми
100.77
巩义市 / Гунъи
70.53
金水区 / Цзиньшуй
55.83
登封市 / Дэнфэн
40.43
管城回族区 / Гуаньчэн-Хуэй
37.88
中牟县 / Чжунму
34.55
中原区 / Чжунъюань
29.46
惠济区 / Хуэйцзи
29.36
二七区 / Эрци
22.95
上街区 / Шанцзе
8.38
区县Район区域面积 km²Площадь, км²受灾面积 km²Затронутая площадь, км²面积比例 %Доля площади受灾人口Пострадавшее население受灾ВВПЗатронутый ВВП
金水区 / Цзиньшуй225.5555.8316.75%0.28 млн чел.30.01 млрд юаней
惠济区 / Хуэйцзи201.4129.3614.58%0.24 млн чел.26.18 млрд юаней
管城回族区 / Гуаньчэн-Хуэй196.1037.8812.32%0.23 млн чел.25.37 млрд юаней
中原区 / Чжунъюань192.3429.4610.32%0.23 млн чел.24.85 млрд юаней
二七区 / Эрци147.7622.9511.54%0.18 млн чел.19.24 млрд юаней
中牟县 / Чжунму1 337.8134.552.58%0.16 млн чел.16.53 млрд юаней
登封市 / Дэнфэн1 173.3740.433.38%0.13 млн чел.14.06 млрд юаней
巩义市 / Гунъи973.1570.5310.77%0.12 млн чел.12.30 млрд юаней
新密市 / Синьми957.73100.7710.12%0.10 млн чел.11.66 млрд юаней
荥阳市 / Синъян875.73131.9415.04%0.17 млн чел.10.81 млрд юаней
新郑市 / Синьчжэн853.87110.8810.39%0.09 млн чел.10.36 млрд юаней
上街区 / Шанцзе50.368.3816.73%0.06 млн чел.6.06 млрд юаней

2. 多源遥感图层 / Многоисточниковые дистанционные данные

Sentinel-2 L2A：真彩色与 NDVI / Натуральные цвета и NDVI

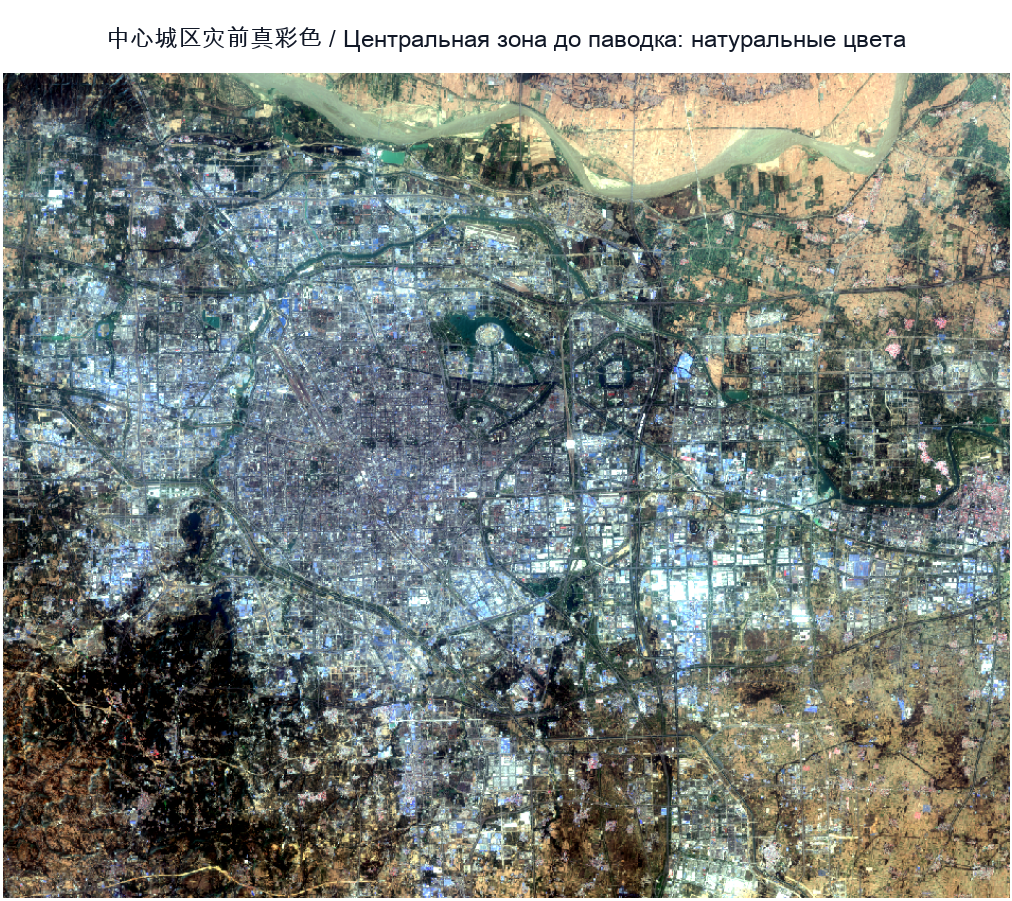

中心城区灾前 / Центральная зона до паводка：真彩色 / натуральные цвета
中心城区灾前 / Центральная зона до паводка：真彩色 / натуральные цвета

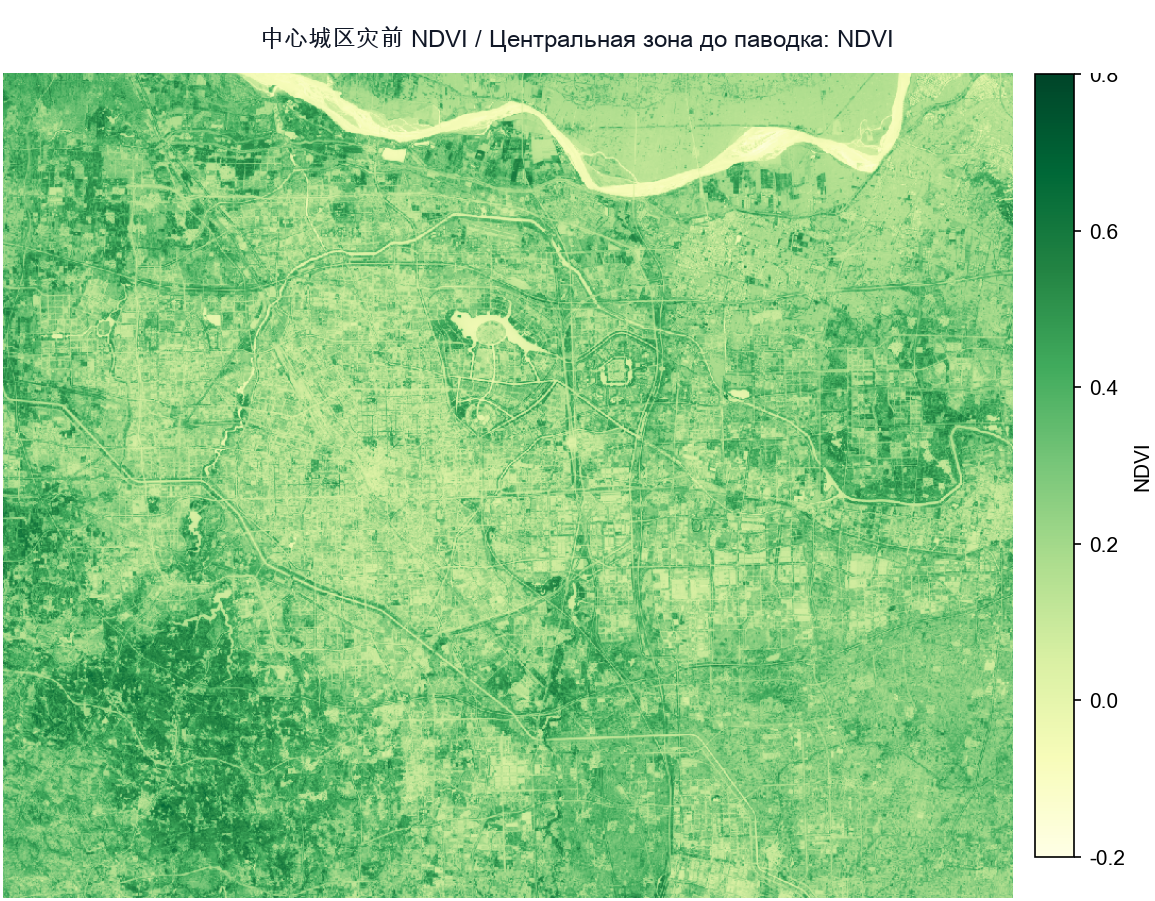

中心城区灾前 / Центральная зона до паводка：NDVI
中心城区灾前 / Центральная зона до паводка：NDVI

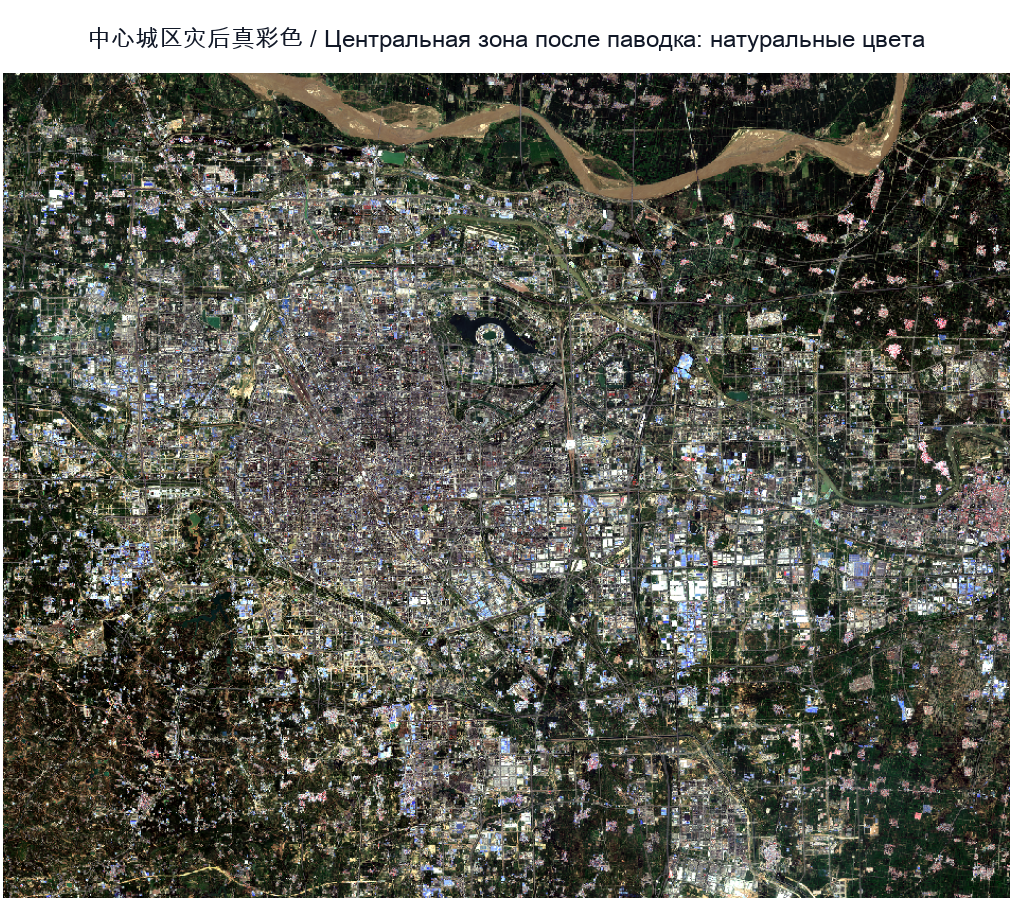

中心城区灾后 / Центральная зона после паводка：真彩色 / натуральные цвета
中心城区灾后 / Центральная зона после паводка：真彩色 / натуральные цвета

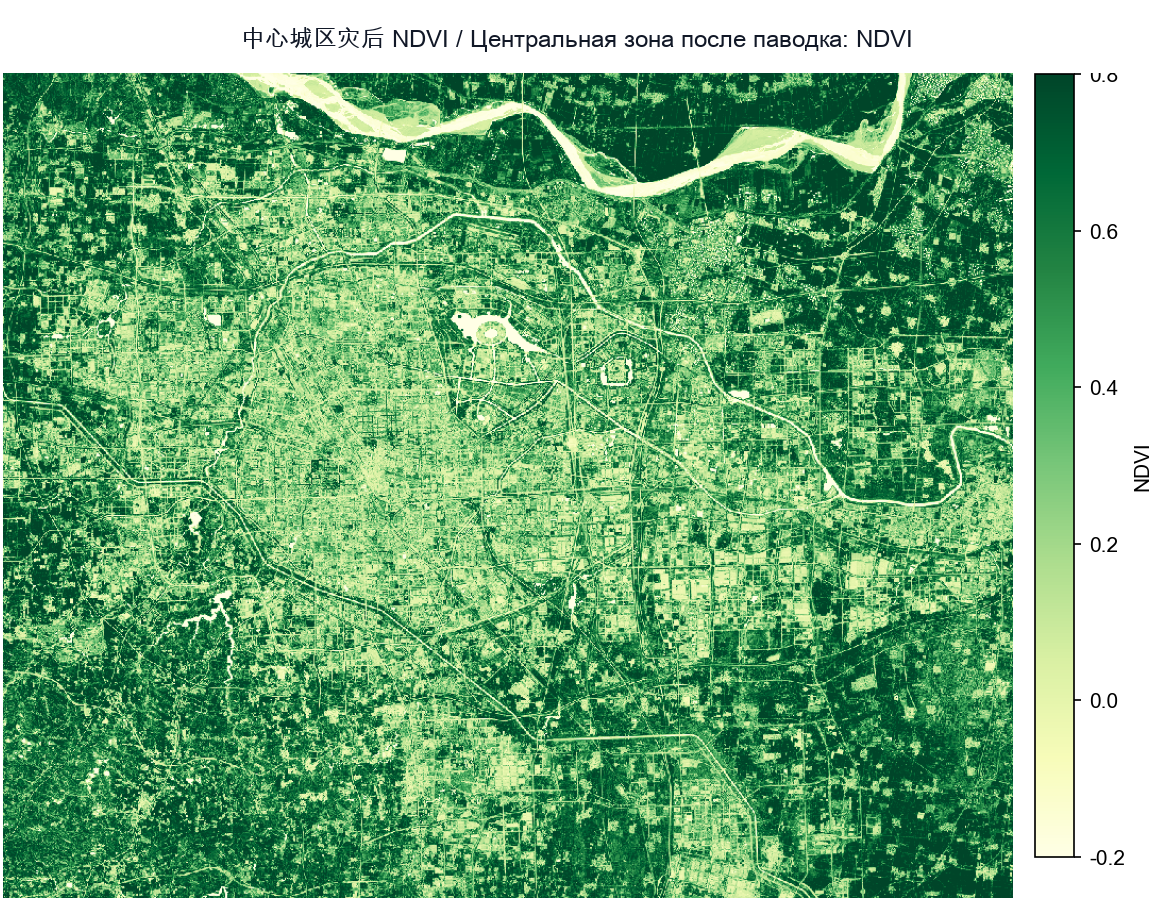

中心城区灾后 / Центральная зона после паводка：NDVI
中心城区灾后 / Центральная зона после паводка：NDVI

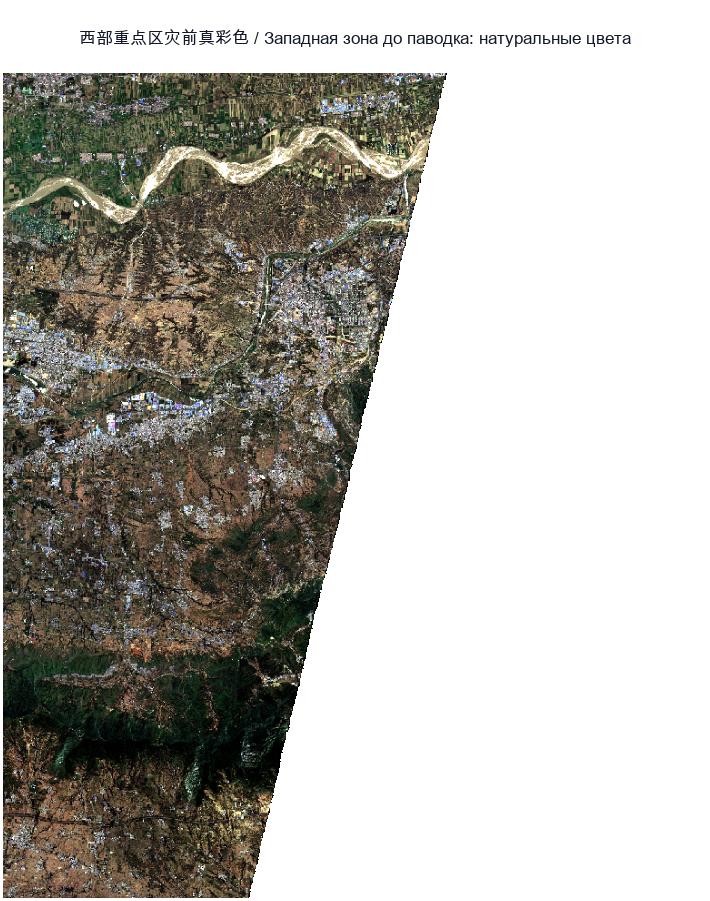

西部重点区灾前 / Западная зона до паводка：真彩色 / натуральные цвета
西部重点区灾前 / Западная зона до паводка：真彩色 / натуральные цвета

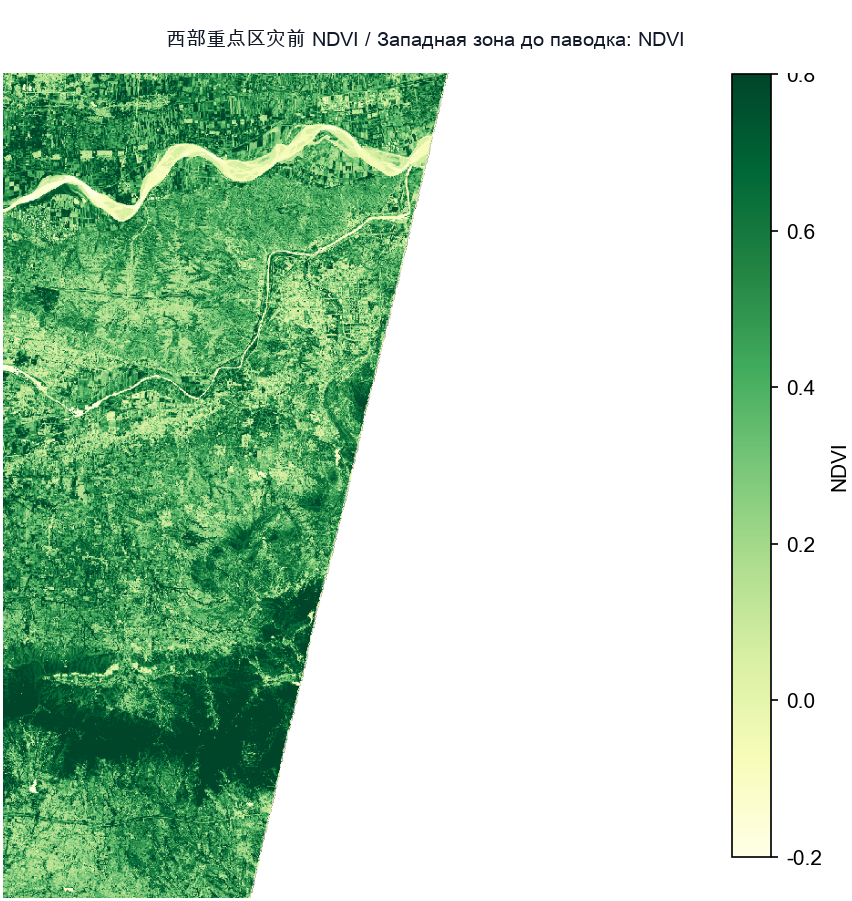

西部重点区灾前 / Западная зона до паводка：NDVI
西部重点区灾前 / Западная зона до паводка：NDVI
西部重点区灾后 / Западная зона после паводка：真彩色 / натуральные цвета
西部重点区灾后 / Западная зона после паводка：真彩色 / натуральные цвета

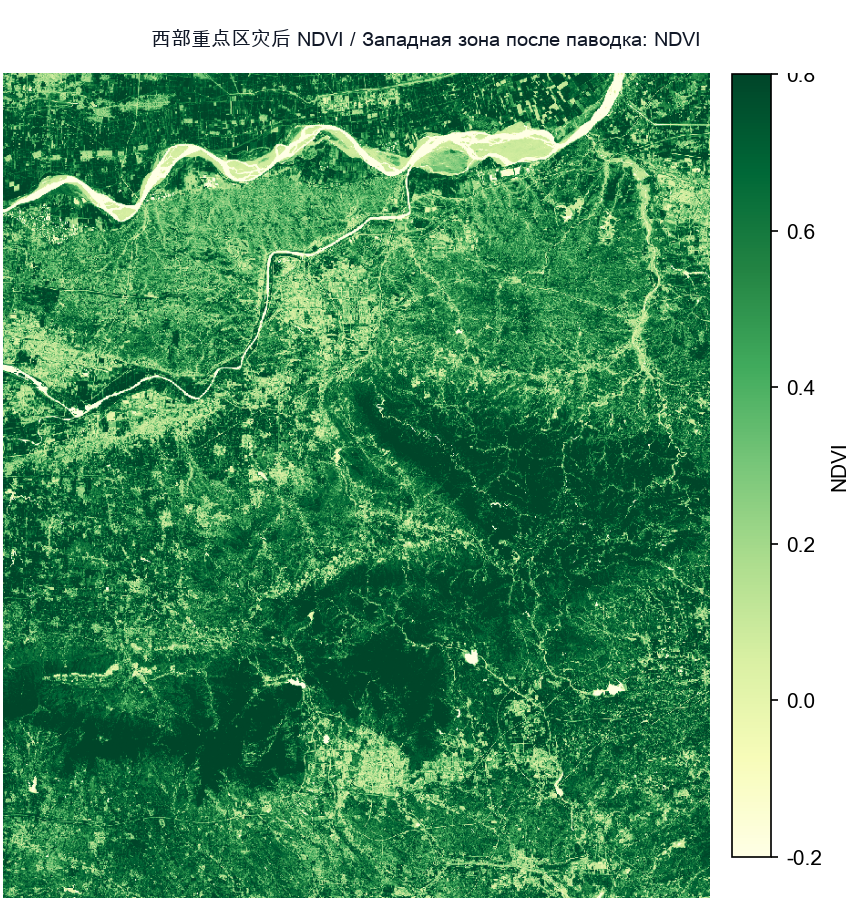

西部重点区灾后 / Западная зона после паводка：NDVI
西部重点区灾后 / Западная зона после паводка：NDVI

MODIS MOD13Q1：EVI 与 VCRR / EVI и VCRR

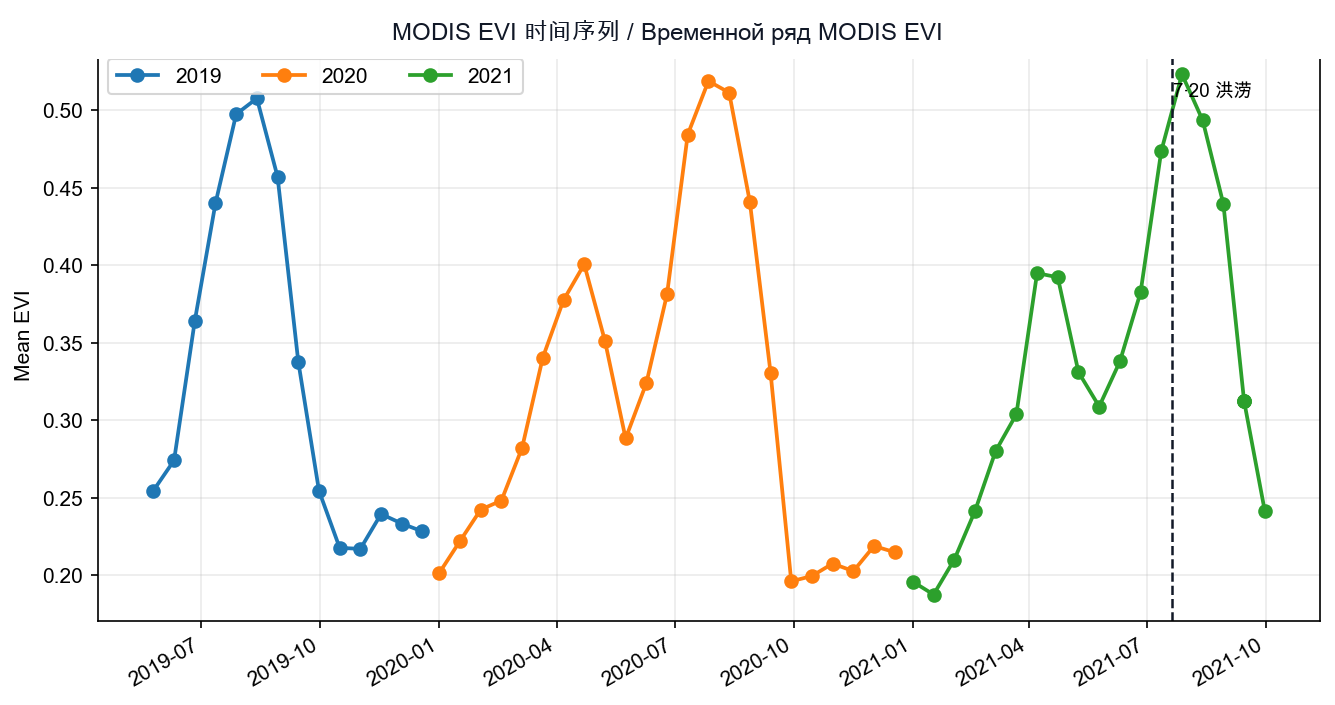

EVI 时间序列 / Временной ряд EVI
EVI 时间序列 / Временной ряд EVI

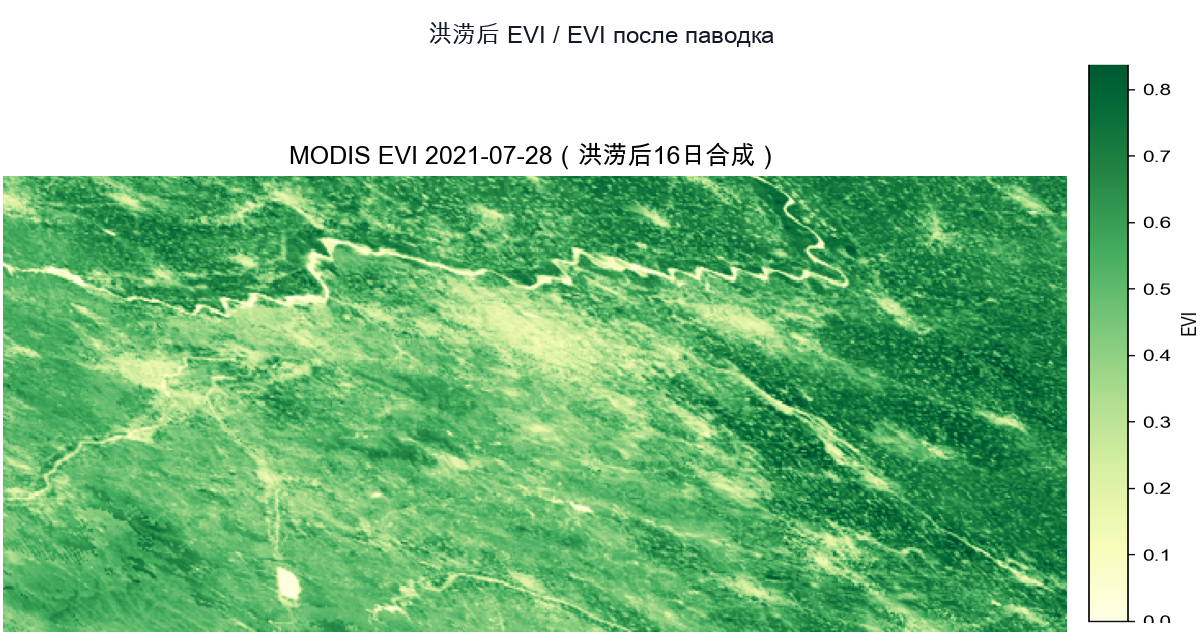

洪涝后 EVI / EVI после паводка
洪涝后 EVI / EVI после паводка

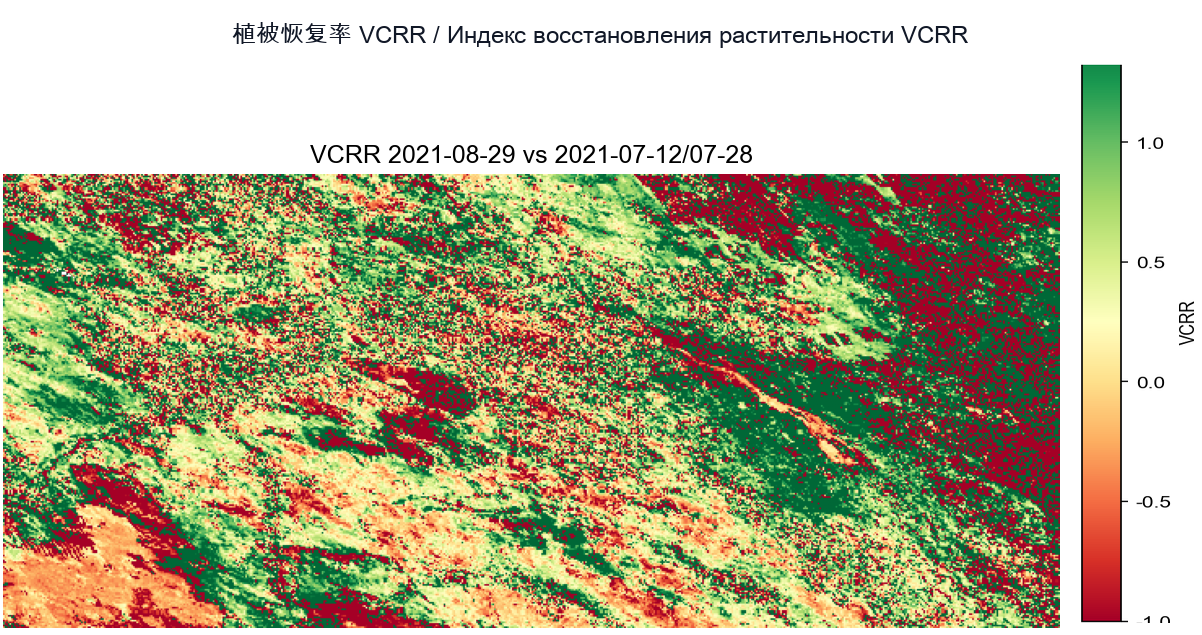

植被恢复率 VCRR / Индекс восстановления VCRR
植被恢复率 VCRR / Индекс восстановления VCRR

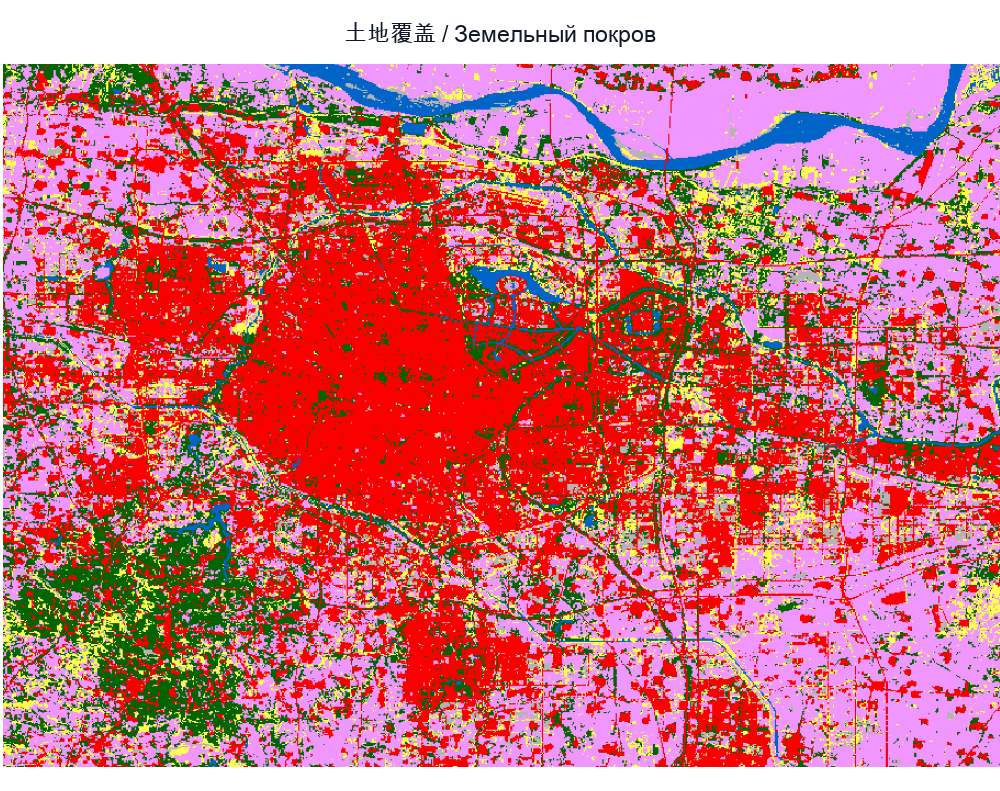

土地覆盖 / Земельный покров

土地覆盖 / Земельный покров
土地覆盖 / Земельный покров
树木 / Лес农田 / Пашня建设用地 / Застроенная территория水体 / Вода草地 / Травянистый покров裸地 / Открытая почва湿地 / Водно-болотные угодья灌丛 / Кустарники

NPP-VIIRS VNP46A2：夜光、RNI、NDUI 与 ICUI / Ночные огни, RNI, NDUI и ICUI

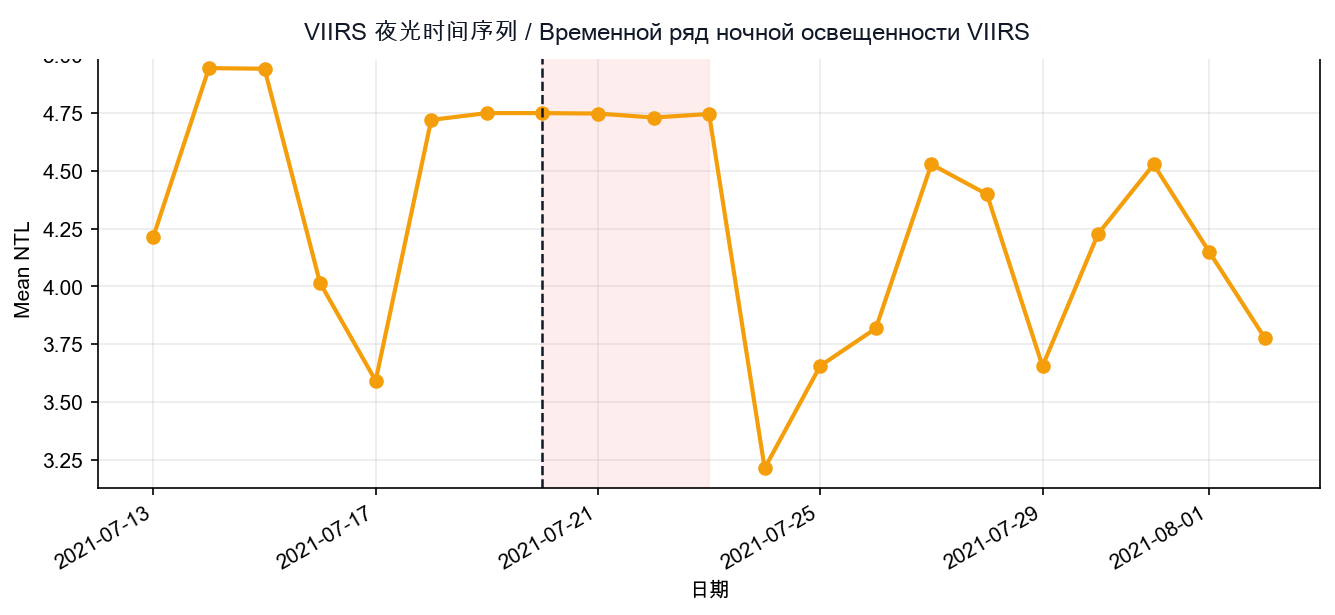

VIIRS 夜光时间序列 / Временной ряд ночной освещенности VIIRS
VIIRS 夜光时间序列 / Временной ряд ночной освещенности VIIRS

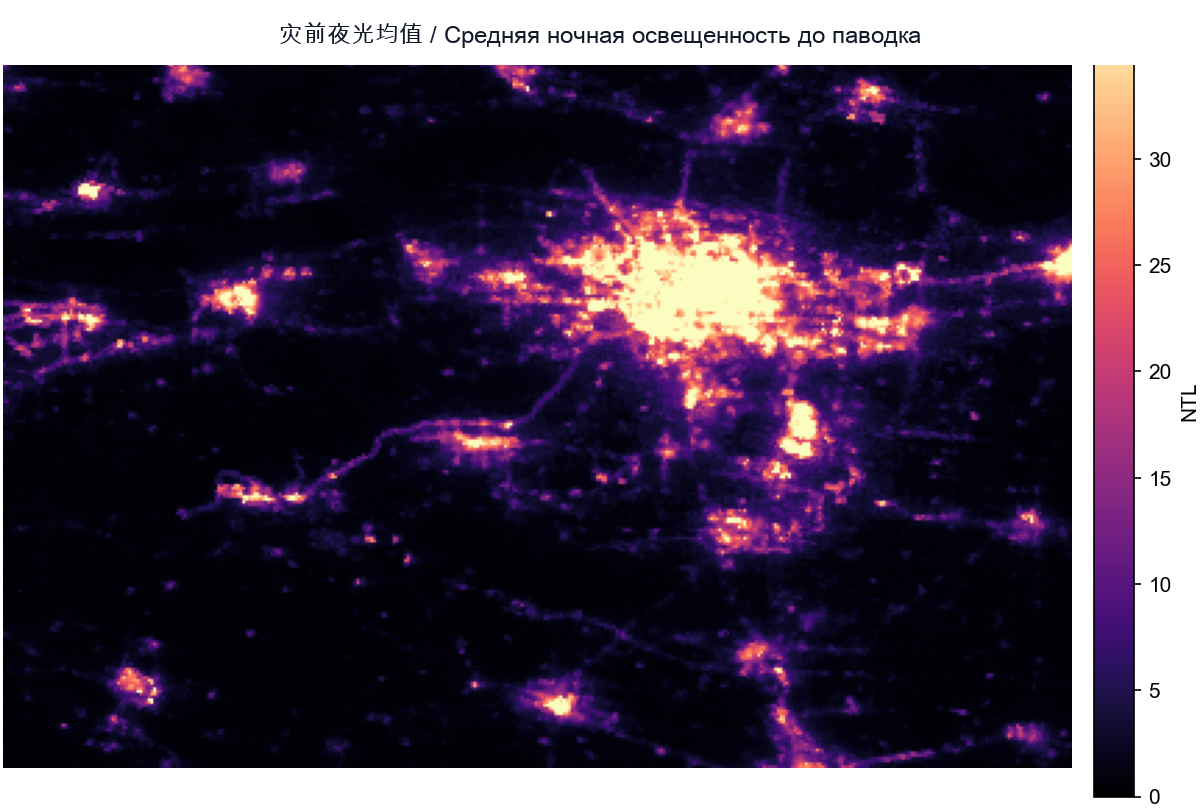

灾前夜光均值 / Средняя ночная освещенность до паводка
灾前夜光均值 / Средняя ночная освещенность до паводка
洪涝期夜光均值 / Средняя ночная освещенность во время паводка
洪涝期夜光均值 / Средняя ночная освещенность во время паводка
灾后夜光均值 / Средняя ночная освещенность после паводка
灾后夜光均值 / Средняя ночная освещенность после паводка

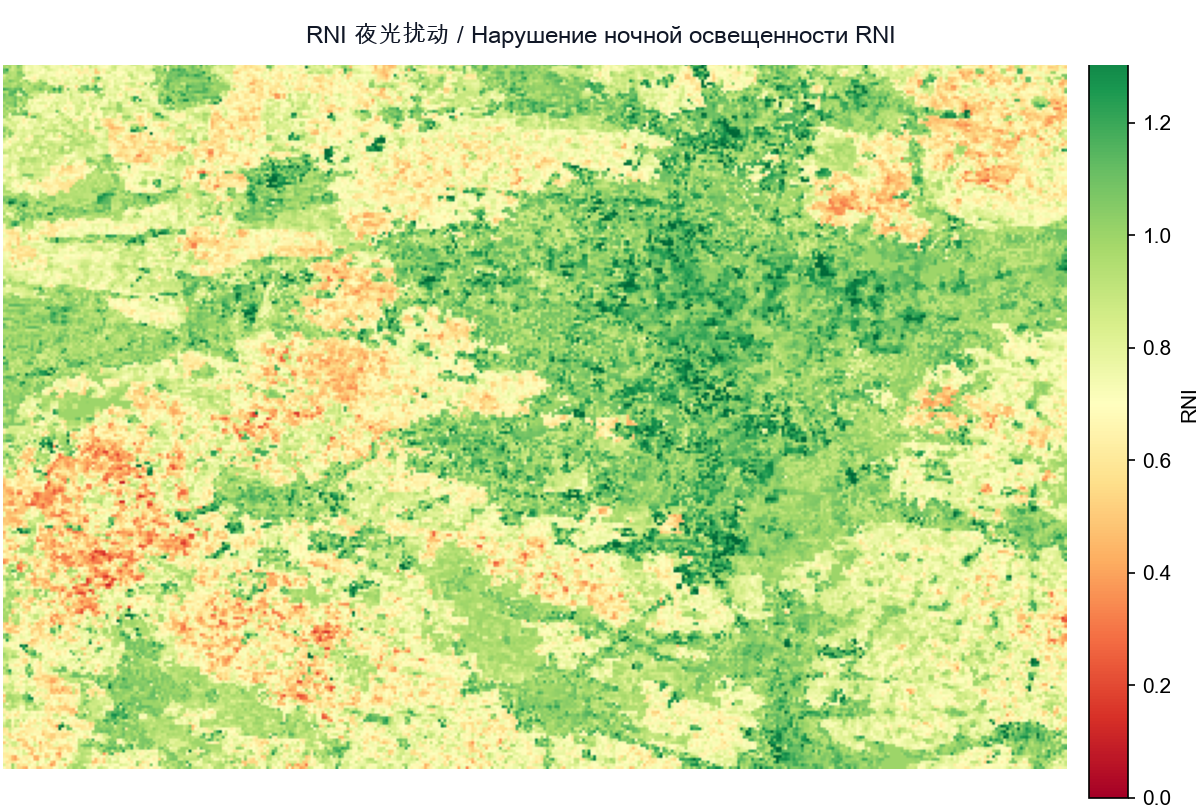

RNI 夜光扰动 / Нарушение ночной освещенности RNI
RNI 夜光扰动 / Нарушение ночной освещенности RNI

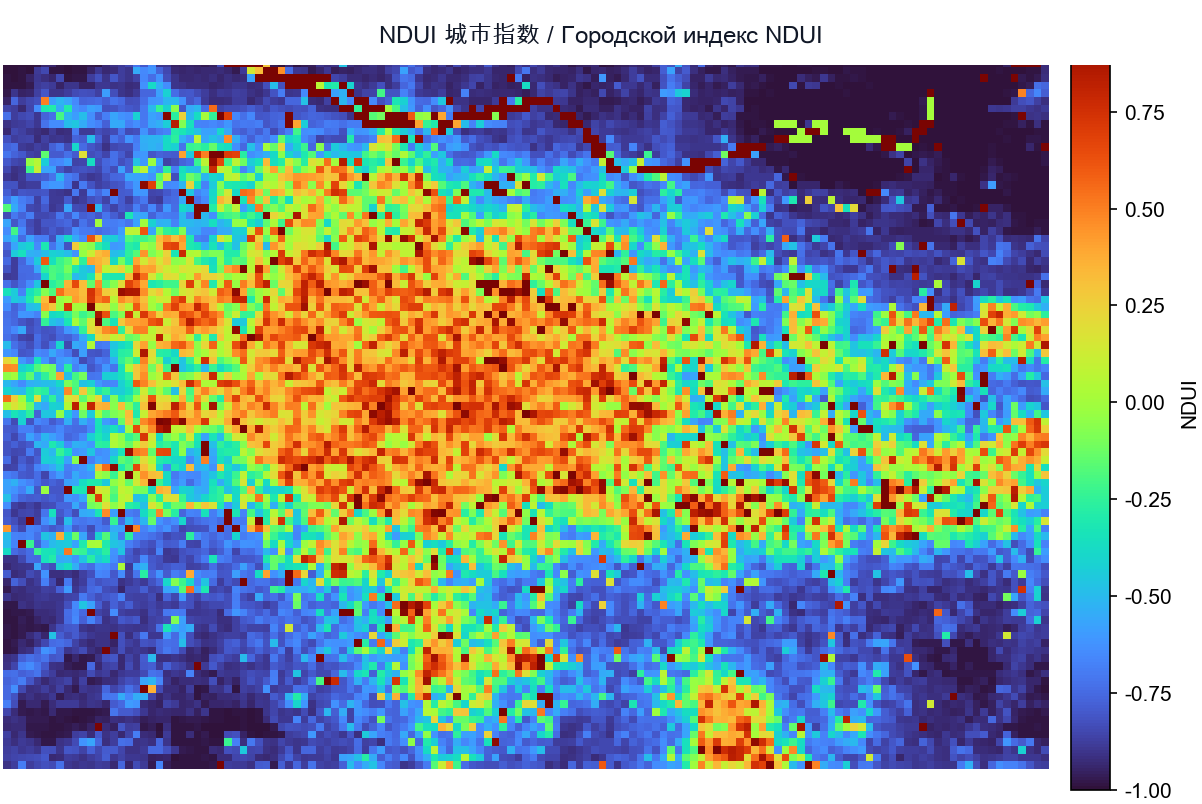

NDUI 城市指数 / Городской индекс NDUI
NDUI 城市指数 / Городской индекс NDUI

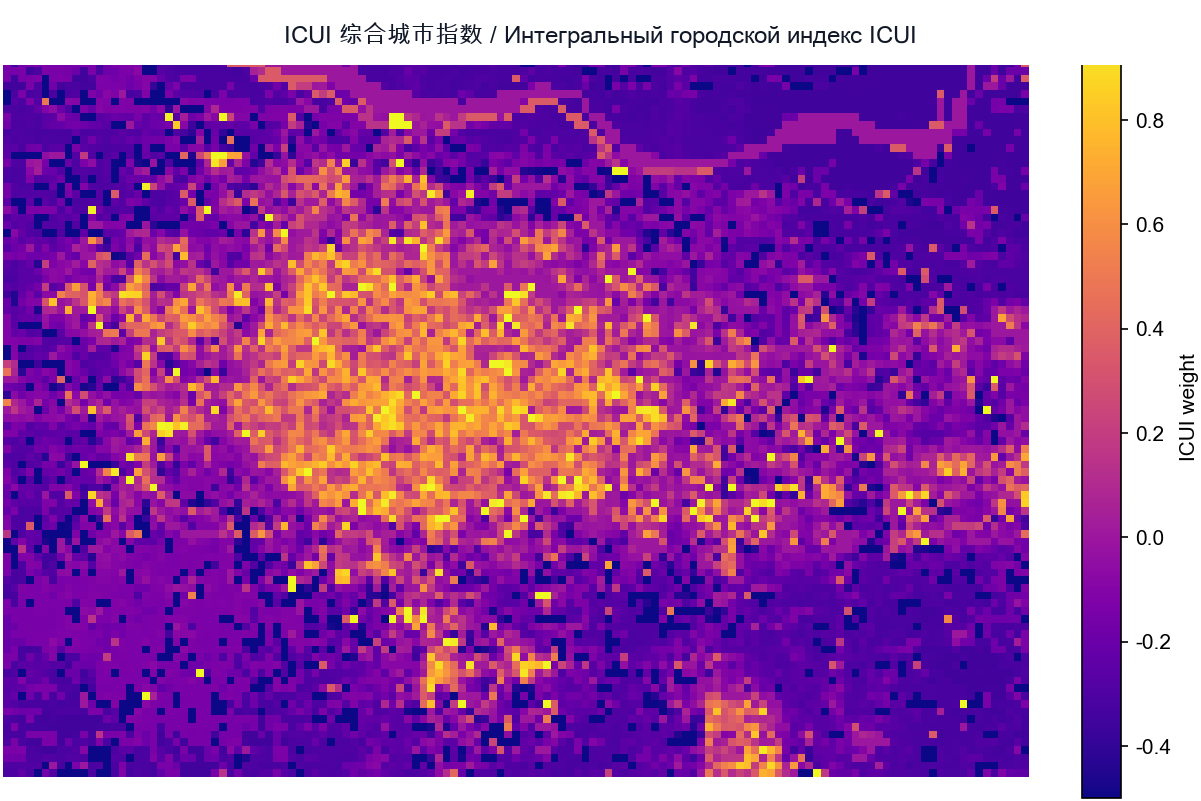

ICUI 综合城市指数 / Интегральный городской индекс ICUI
ICUI 综合城市指数 / Интегральный городской индекс ICUI
MODIS EVI 时间序列表 / Таблица временного ряда MODIS EVI
日期Дата平均EVIСредний EVI有效像元Валидные пиксели
2021-02-020.21115 959
2021-02-180.24115 957
2021-03-060.28115 960
2021-03-220.30115 960
2021-04-070.40115 960
2021-04-230.39115 960
2021-05-090.33115 960
2021-05-250.31115 960
2021-06-100.34115 960
2021-06-260.38115 960
2021-07-120.47115 959
2021-07-280.52115 960
2021-08-130.49115 960
2021-08-290.44115 953
2021-09-140.31115 896
2021-09-140.31115 896
2021-09-140.31115 896
2021-09-300.24115 954
VIIRS 夜光时间序列表 / Таблица временного ряда VIIRS
日期Дата平均夜光Средняя освещенность95分位夜光95-й перцентиль有效像元Валидные пиксели
2021-07-134.2221.71101 376
2021-07-144.9423.17101 376
2021-07-154.9421.05101 376
2021-07-164.0219.27101 376
2021-07-173.5915.77101 376
2021-07-184.7223.69101 376
2021-07-194.7523.81101 376
2021-07-204.7523.81101 376
2021-07-214.7523.81101 376
2021-07-224.7323.74101 376
2021-07-234.7523.81101 376
2021-07-243.2117.78101 376
2021-07-253.6620.47101 376
2021-07-263.8219.44101 376
2021-07-274.5322.00101 376
2021-07-284.4022.32101 376
2021-07-293.6617.70101 376
2021-07-304.2320.50101 376
2021-07-314.5321.24101 376
2021-08-014.1518.26101 376
2021-08-023.7818.33101 376

3. 指标方法与模型验证 / Индексы и проверка модели

NDUI=TNLnorm - NDVITNLnorm + NDVI
ICUI=Σ(Lij × NDUIij)
RNI=NDUIpostNDUIpre
VCRR=EVIi - EVI1EVI0 - EVI1
指标Индекс模型МодельВВП密度 R²Плотность ВВП R²人口密度 R²Плотность населения R²
TNLnonlinear0.790.82
CNLInonlinear0.860.90
ICUInonlinear0.880.88
模型Модель指标ИндексTREMREMAERRMSE
linearICUI20.430.646 032.106.24
linearCNLI23.180.615 960.206.32
nonlinear_best_fitICUI17.580.515 021.606.08
nonlinear_best_fitCNLI18.460.575 234.206.14
exponentialICUI34.290.686 148.907.95
exponentialCNLI31.520.736 243.507.59
logarithmicICUI43.840.897 156.308.62
logarithmicCNLI48.710.847 012.607.96

4. 数据源链接 / Ссылки на источники данных

数据源Источник用途Назначение链接Ссылка
郑州市行政边界 / Административные границы Чжэнчжоу区县地图 / Районная картаhttps://github.com/wmgeolab/geoBoundaries/raw/9469f09/releaseData/gbOpen/CHN/ADM3/geoBoundaries-CHN-ADM3.geojson
郑州市统计资料 / Статистические данные Чжэнчжоу人口与经济参照 / Население и экономикаhttps://tjj.zhengzhou.gov.cn/tjgb/6317136.jhtml
Sentinel-2 L2A真彩色与 NDVI / Натуральные цвета и NDVIhttps://planetarycomputer.microsoft.com/dataset/sentinel-2-l2a
MODIS MOD13Q1EVI 与 VCRR / EVI и VCRRhttps://planetarycomputer.microsoft.com/dataset/modis-13Q1-061
NPP-VIIRS VNP46A2夜光、RNI、NDUI、ICUI / Ночные огни, RNI, NDUI, ICUIhttps://ladsweb.modaps.eosdis.nasa.gov/missions-and-measurements/products/VNP46A2/
土地覆盖数据 / Данные земельного покрова土地覆盖权重 / Вес земельного покроваhttp://www.globallandcover.com/
OpenStreetMap交互地图底图 / Базовая картаhttps://www.openstreetmap.org/
